⦁ 功能简介

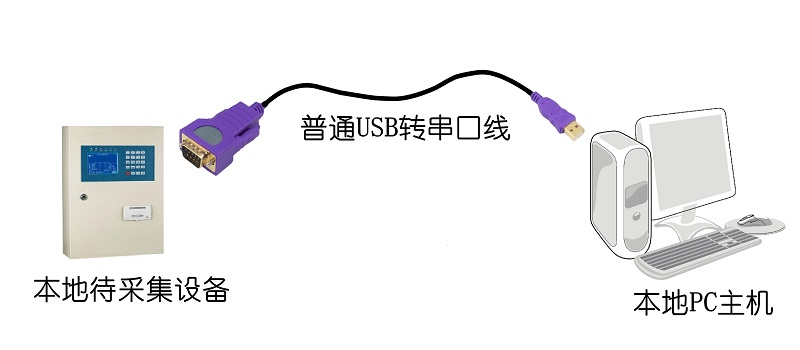

    为了初次更方便理解本设备的功能，举例说明WL-1000实现互联网远程采集应用场景之一，说明书第二章将详述其它功能。如图1.1所示，为当前普通采集数据的方式，本地PC主机通过USB转串口线直连本地待采集设备，进行通信。


图1.1 普通本地采集方式

    若本地采集设备与本地PC主机分隔异地，如图1.2所示，只要双方接入互联网，即可利用两个配对的WL-1000模块实现远程采集；系统无需更改原有接口，PC端软件程序甚至也无需修改，仅需考虑数据在网络传输时延即可；WL-1000透传模块在数据传输过程中针对工控领域进行优化：数据时延短，不会出现粘包、逆序现象，控制丢包率在十万分之一以下。


图1.2 利用WL-1000实现远程采集方式

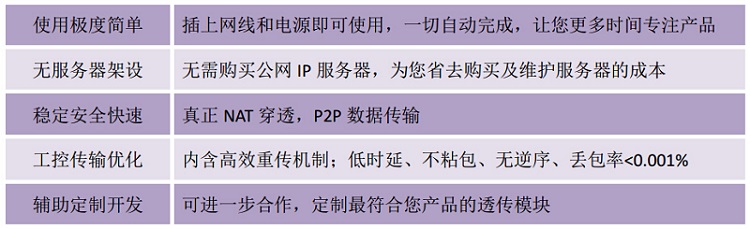

⦁ 产品特点

⦁ 应用及领域

    WL-1000互联网透传模块即可以配对使用，也可以通过SDK和其它系统整合，主要应用于智能建筑、工业远程监控、环境检测等数据要求实时性高的领域。如消防安全类相关的城市中央火灾监控、智能建筑类的I-BUS远程控制开关、中央空调运行参数监控、车库远程监控制系统等。

    WL-1000互联网透传模块不仅支持主机模块与从机模块间的通信，而且支持从机模块与Linux、Windows、Android、IOS各大平台通信；我公司将提供SDK和技术支持，SDK本着简单易用的原则，提供极简单的函数接口，与WL-1000实物同样简易方式，加载后即可用。
    我公司也有能力承接项目，您可以随时联系我公司合作开发，用最合理的费用，缩短您产品开发周期，助您产品接入互联网。
    我公司也可以根据要求进行定制，共用网口传输，利用多通道UDP通信，从机向主机传输速率在当前115200bps的基础上，提升10倍以上。

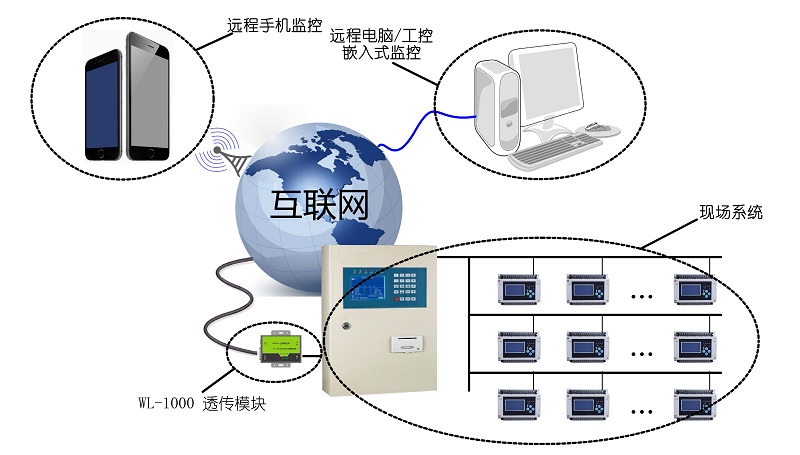

    如图1.3所示，现场系统一般采用485/CAN等通信方式，采集的数据通过WL-1000透传模块，只需要透传模块接入互联网，即可随时随地访问。



图1.3 现场系统联网示意图

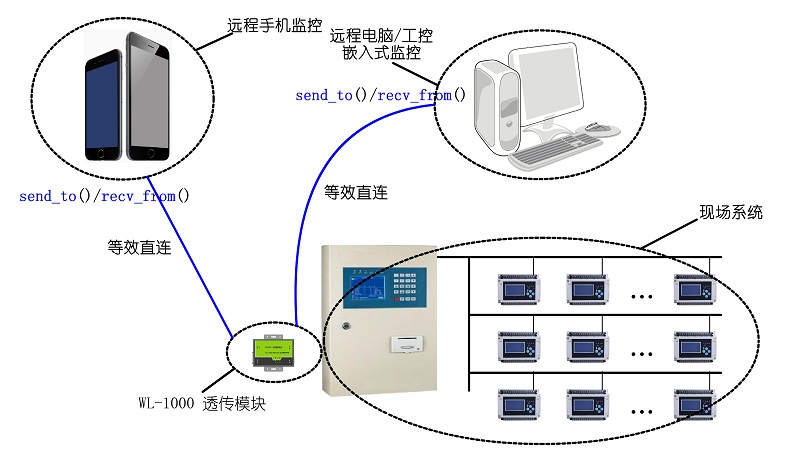

    在Linux、Windows、Android、IOS各大平台上的SDK操作过程中，无需任何以太网网络知识，甚至整个程序代码中，您不会有IP地址这种类似的操作，仅需要知道普通的初始化、发送、接收函数调用即可。如图1.4，在开发过程中，互联网上的WL-1000透传模块，可等效为近地直连模块操作一样，数据传输和操作过程完全屏蔽互联网相关技术。

图1.4 现场系统等效联网示意图

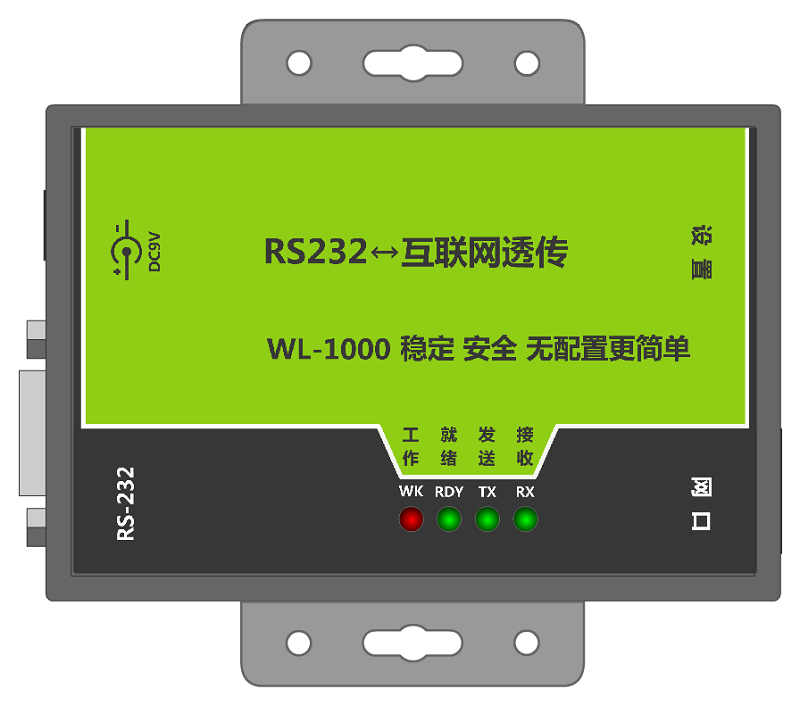

⦁ 产品安装尺寸

图1.5 产品安装及尺寸
