助开发网智能照明系统全部由助开发网团队自主研发，可定制二总线、485、CAN通信方式，且可支持BA系统对接接口定制，全方位为您服务。





智能照明系统技术规格说明

一、4路开关智能开关模块

ZKF4.16.1

基本参数：输入电压                 DC24V

          静态耗电                 15mA/DC24V

          动态耗电                 40mA/DC24V

          环境条件                 工作温度-20℃-+85℃

                                   工作相对湿度 20%-90%

                                   储存温度-40℃-+55℃

                                   储存相对温度10%-93%

         输出回路                  4路继电器

         每回路输出电流            16A

         额定电压                  250VAC(50/60HZ)

         继电器寿命                大于60000次

         保护                      需外接断路器

         安装方式                  标准35mm导轨式安装

         继电器电容负载            小于50

         外形尺寸（长×宽×高）

主要功能：

1.4路继电器开关输出单元

2. 自带模式控制器， 多达128个模式

3 .每个回路具有分批开启延时（0-255秒）

4. 每个回路具有手动开关控制

5. 每回路继电器动作次数统计

6.LED灯显示回路状态

7.设备重启可指定模式

8.上电可恢复断电前状态

9.具有远程编程和管理功能

10.采用二总线方式通讯

二、6路开关智能开关模块

ZKF6.16.1

基本参数：输入电压                 DC24V

          静态耗电                 15mA/DC24V

          动态耗电                 40mA/DC24V

          环境条件                 工作温度-20℃-+85℃

                                   工作相对湿度 20%-90%

                                   储存温度-40℃-+55℃

                                   储存相对温度10%-93%

         输出回路                  6路继电器

         每回路输出电流            16A

         额定电压                  250VAC(50/60HZ)

         继电器寿命                大于60000次

         保护                      需外接断路器

         安装方式                  标准35mm导轨式安装

         继电器电容负载            小于50

         外形尺寸（长×宽×高）

主要功能：

1.6路继电器开关输出单元

2. 自带模式控制器， 多达128个模式

3 .每个回路具有分批开启延时（0-255秒）

4. 每个回路具有手动开关控制

5. 每回路继电器动作次数统计

6.LED灯显示回路状态

7.设备重启可指定模式

8.上电可恢复断电前状态

9.具有远程编程和管理功能

10.采用二总线方式通讯

三、8路开关智能开关模块

ZKF8.16.1

基本参数：输入电压                 DC24V

          静态耗电                 15mA/DC24V

          动态耗电                 40mA/DC24V

          环境条件                 工作温度-20℃-+85℃

                                   工作相对湿度 20%-90%

                                   储存温度-40℃-+55℃

                                   储存相对温度10%-93%

         输出回路                  8路继电器

         每回路输出电流            16A

         额定电压                  250VAC(50/60HZ)

         继电器寿命                大于60000次

         保护                      需外接断路器

         安装方式                  标准35mm导轨式安装

         继电器电容负载            小于50

         外形尺寸（长×宽×高）

主要功能：

1.8路继电器开关输出单元

2. 自带模式控制器， 多达128个模式

3 .每个回路具有分批开启延时（0-255秒）

4. 每个回路具有手动开关控制

5. 每回路继电器动作次数统计

6.LED灯显示回路状态

7.设备重启可指定模式

8.上电可恢复断电前状态

9.具有远程编程和管理功能

10.采用二总线方式通讯

四、12路开关智能开关模块

ZKF12.16.1

基本参数：输入电压                 DC24V

          静态耗电                 15mA/DC24V

          动态耗电                 40mA/DC24V

          环境条件                 工作温度-20℃-+85℃

                                   工作相对湿度 20%-90%

                                   储存温度-40℃-+55℃

                                   储存相对温度10%-93%

         输出回路                  12路继电器

         每回路输出电流            16A

         额定电压                  250VAC(50/60HZ)

         继电器寿命                大于60000次

         保护                      需外接断路器

         安装方式                  标准35mm导轨式安装

         继电器电容负载            小于50

         外形尺寸（长×宽×高）

主要功能：

1.8路继电器开关输出单元

2. 自带模式控制器， 多达128个模式

3 .每个回路具有分批开启延时（0-255秒）

4. 每个回路具有手动开关控制

5. 每回路继电器动作次数统计

6.LED灯显示回路状态

7.设备重启可指定模式

8.上电可恢复断电前状态

9.具有远程编程和管理功能

10.采用二总线方式通讯

五、2路智能调光模块

ZKFTG2.6.1（负载6A）

ZKFTG2.10.1（负载10A）

基本参数：输入电压                 DC24V

          静态耗电                 15mA/DC24V

          动态耗电                 30mA/DC24V

          环境条件                 工作温度-20℃-+85℃

                                   工作相对湿度 20%-90%

                                   储存温度-40℃-+55℃

                                   储存相对温度10%-93%

         输出回路                  2路调光模块

         每回路输出电流            6A、10A

         额定电压                  250VAC(50/60HZ)

         保护                      需外接断路器

         安装方式                  标准35mm导轨式安装

         外形尺寸（长×宽×高）

主要功能：

1.2回路调光

2. 自带模式控制器， 多达128个模式

3. 每个回路具有低端限幅，高端限幅，最大限幅以适应不同的负载

4. 每个回路具有手动开关控制

5. 短路保护，过温保护

6.LED灯显示回路状态

7.设备重启可指定模式

8.上电可恢复断电前状态

9.具有远程编程和管理功能

10.采用二总线方式通讯



六、4路智能调光模块

ZKFTG 4.6.1（负载6A）

ZKFTG 4.10.1（负载10A）

基本参数：输入电压                 DC24V

          静态耗电                 15mA/DC24V

          动态耗电                 30mA/DC24V

          环境条件                 工作温度-20℃-+85℃

                                   工作相对湿度 20%-90%

                                   储存温度-40℃-+55℃

                                   储存相对温度10%-93%

         输出回路                  4路调光模块

         每回路输出电流            6A、10A

         额定电压                  250VAC(50/60HZ)

         保护                      需外接断路器

         安装方式                  标准35mm导轨式安装

         外形尺寸（长×宽×高）

主要功能：

1.4回路调光

2. 自带模式控制器， 多达128个模式

3. 每个回路具有低端限幅，高端限幅，最大限幅以适应不同的负载

4. 每个回路具有手动开关控制

5. 短路保护，过温保护

6.LED灯显示回路状态

7.设备重启可指定模式

8.上电可恢复断电前状态

9.具有远程编程和管理功能

10.采用二总线方式通讯

七、6路智能调光模块

ZKFTG 6.6.1（负载6A）

ZKFTG 6.10.1（负载10A）

基本参数：输入电压                 DC24V

          静态耗电                 15mA/DC24V

          动态耗电                 30mA/DC24V

          环境条件                 工作温度-20℃-+85℃

                                   工作相对湿度 20%-90%

                                   储存温度-40℃-+55℃

                                   储存相对温度10%-93%

         输出回路                  6路调光模块

         每回路输出电流            6A、10A

         额定电压                  250VAC(50/60HZ)

         保护                      需外接断路器

         安装方式                  标准35mm导轨式安装

         外形尺寸（长×宽×高）

主要功能：

1.6回路调光

2. 自带模式控制器， 多达128个模式

3. 每个回路具有低端限幅，高端限幅，最大限幅以适应不同的负载

4. 每个回路具有手动开关控制

5. 短路保护，过温保护

6.LED灯显示回路状态

7.设备重启可指定模式

8.上电可恢复断电前状态

9.具有远程编程和管理功能

10.采用二总线方式通讯

八、8路智能调光模块

ZKFTG 8.6.1（负载6A）

ZKFTG 8.10.1（负载10A）

基本参数：输入电压                 DC24V

          静态耗电                 15mA/DC24V

          动态耗电                 30mA/DC24V

          环境条件                 工作温度-20℃-+85℃

                                   工作相对湿度 20%-90%

                                   储存温度-40℃-+55℃

                                   储存相对温度10%-93%

         输出回路                  8路调光模块

         每回路输出电流            6A、10A

         额定电压                  250VAC(50/60HZ)

         保护                      需外接断路器

         安装方式                  标准35mm导轨式安装

         外形尺寸（长×宽×高）

主要功能：

1.8回路调光

2. 自带模式控制器， 多达128个模式

3. 每个回路具有低端限幅，高端限幅，最大限幅以适应不同的负载

4. 每个回路具有手动开关控制

5. 短路保护，过温保护

6.LED灯显示回路状态

7.设备重启可指定模式

8.上电可恢复断电前状态

9.具有远程编程和管理功能

10.采用二总线方式通讯

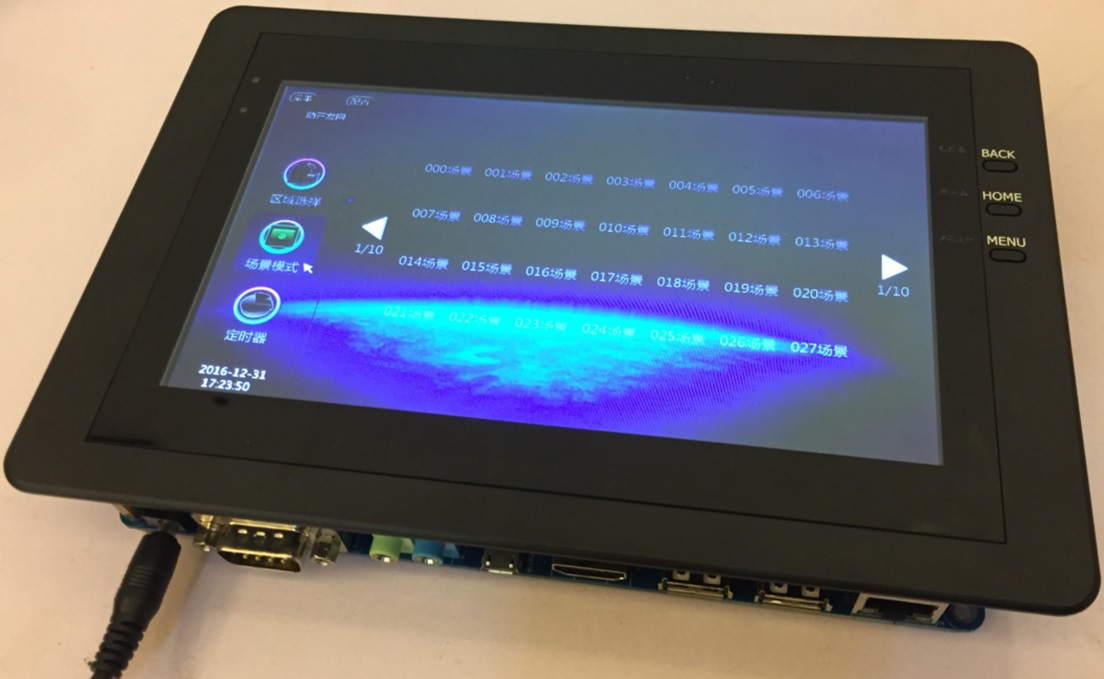

九、嵌入式彩色触电容摸屏后台

硬件参数及性能

项目	参数及性能
CPU名称	Exynos 4412
CPU架构	四核Cortex-A9
CPU主频	1.5GHz
内存	1G DDR3内存， FCK频率: 400Mhz
闪存	4/8/16GB eMMC
GPU	Mail-400MP
LCD显示	流畅支持800x480
JPEG硬解和硬压缩最高分辨率	支持65536x65536
HDMI输出	HDMI 1.4a
视频硬解码	支持1080P 60Hz

主要功能：

1.全电容触控，可外扩USB键盘与鼠标

2.集成区域控制、场景模式、定时器三大功能

3.可配置255个系统场景

4.可创建255个区域

5.可创建255个定时器

6.远程对设备进行编程与管理

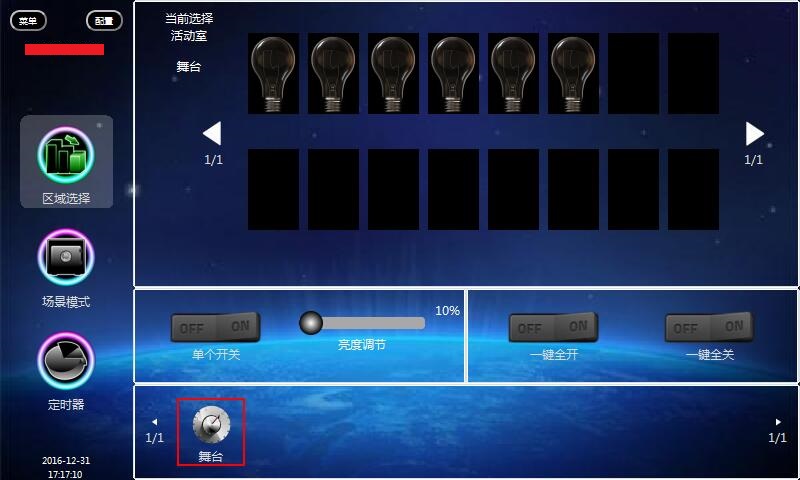

区域选择界面

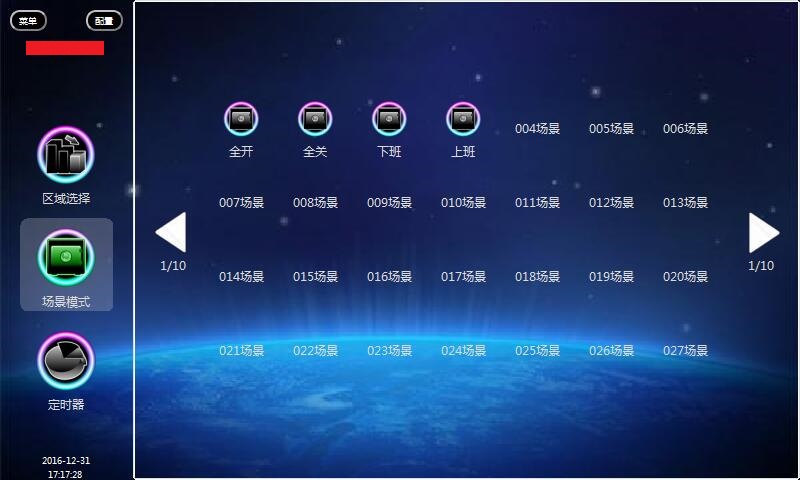

场景模式界面

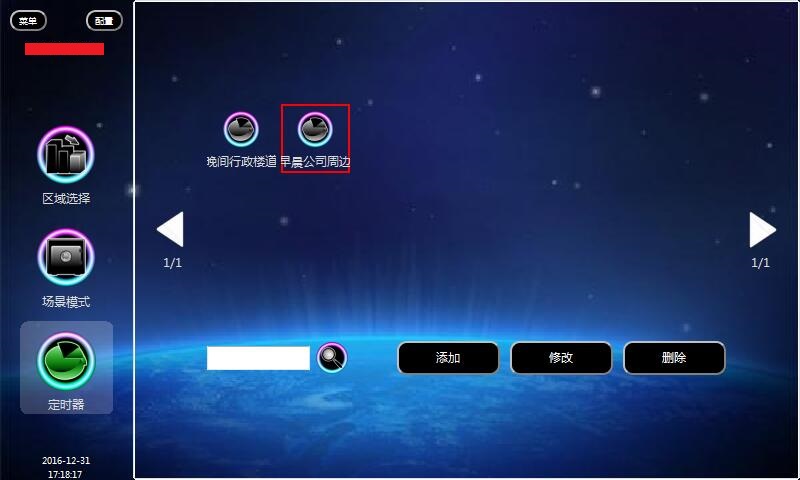

定时器界面

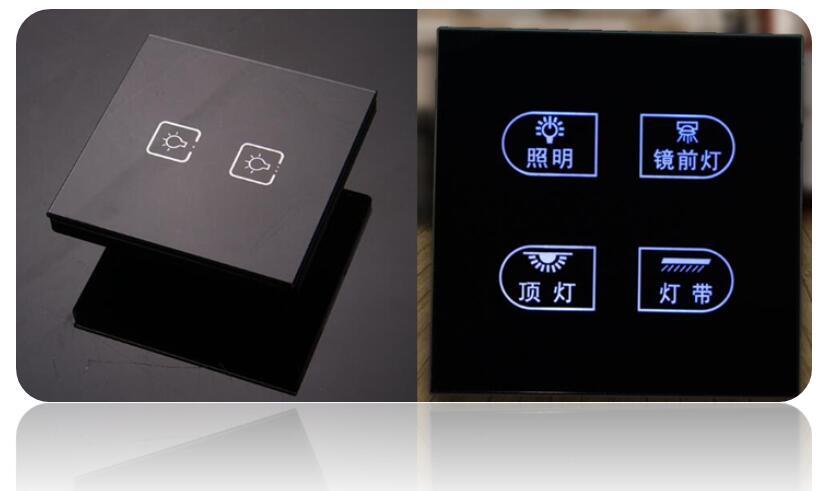

十、墙壁开关

基本参数：电源输入   DC24V

          总线耗电   15mA/DC24V

          环境条件   工作温度：-20℃-+85℃

                     工作相对湿度：20%-90%

                     储存温度：-40℃-+55℃

                     储存相对湿度：10%-93%

         安装方式    标准86暗盒安装

         外形尺寸    86×86×41（mm）

主要功能：

          1.按键数为2、4、6、8、12，可定制各种图案和颜色

          2.多种面板按键模式：短按开、短按关、长按开、长按关、组合开或关等

          3.多种面板按键控制类型：设备模式、通用开关、单回路调节、广播场景、调光

          4.每个按键状态有LED指示灯显示

          5.设备状态实时显示

          6.采用二总线总线通讯方式

          7.具有远程编程和管理功能
